AmpereSoft ProPlan
Das komfortable, praxisorientierte CAE-System für die Elektrodokumentation
Integriert in das AmpereSoft ToolSystem
Das komfortable, praxisorientierte CAE-System für die Elektrodokumentation
Integriert in das AmpereSoft ToolSystem
Kontaktieren sie uns!
+49 228 608847-40
sales(at)amperesoft.net
AmpereSoft ProPlan gibt es in
verschiedenen Lizenz-Varianten.
Funktionsübersicht und Systemanforderungen:
Ein Download-Link für unsere ProPlan Anwenderdaten wird in dieser Anforderung mitgeliefert!
|
|
|
|
|---|---|---|
|
Echte Online-Funktionen |
Kein Postprocessing |
✔ Jederzeit aktuelle Darstellung |
|
Echte Objektnutzung |
Durchgängige Darstellung in allen Planarten wie z. B. Schaltplan aufgelöst, Einpolige Darstellung, Fluid- und R&I-Übersichten |
✔ Modifikation an einer Stelle bewirkt Änderung in allen Darstellungen |
|
Drag-and-Drop-Funktionalität |
Einbringen von Bildern, Material und vielen anderen Elementen per Drag-and-Drop |
✔ Einfachste und unkomplizierte Handhabung |
|
Materialstruktur orientierte Arbeitsweise |
Geräte und Materialkombinationen können direkt aus der Datenbank in den Plänen verwendet werden. |
✔ Alle Teile mit Eigenschaften sind sofort in der Stückliste verfügbar. |
|
Projektverwaltung |
Strukturierung der Projekte in beliebiger Ebenentiefe und Funktion nach DIN EN 81346-1 |
✔ Lückenlose Strukturierung bei allen Projektgrößen möglich |
|
Materialtausch |
Einzeln, Teilbereiche oder über das Gesamtprojekt |
✔ Optimale Flexibilität beim Typen oder Herstellerwechsel während der Projektierung |
|
Projekt-Explorer |
Massenverarbeitung aller Objekte mit dem Projekt-Explorer; anlegen, kopieren, absetzen, lokalisieren etc. |
✔ Komfortable Verarbeitung von großen Projekten, leichte Übersicht und Verarbeitung |
|
Grafiksymbole nach EN/DIN, IEC |
Umfangreiche Symbolbibliotheken |
✔ Zeitersparnis |
|
Alternative Symbolverwaltung |
Zuordnung mehrerer Symbole zu einem einzigen Betriebsmittel |
✔ Speichern von unterschiedlichen Symbolen für verschiedenste Anwendungsfälle abbuchbar |
|
Aufbauplan |
Einfache Erstellung durch Assistent-Funktionen, Online Beziehung zu allen Planarten und Listen, 3D-Sicht, Maßstabsgetreu |
✔ Bidirektionale Identifizierung zum Stromlaufplan, Zeitersparnis |
|
Einpoliger Stromlaufplan (Single Line) |
Direkte Beziehung zum mehrpoligen Stromlaufplan, Aufbauplänen und Listen |
✔ Automatische Aktualisierung bei Veränderungen |
|
R & I-Pläne |
Schaltzeichen mit logischen Verknüpfungen für R & I- (P & ID-) Pläne |
✔ Erstellung aller Unterlagen in einem einzigen Projekt; logische Verknüpfung untereiander |
|
Fluid-Pläne |
Schaltzeichen mit logischen Verknüpfungen für Schaltpläne in der Hydraulik und Pneumatik |
✔ Erstellung aller Unterlagen in einem einzigen Projekt; logische Verknüpfung untereiander |
|
Formularerstellung auf XML-Basis |
Klemmen-, Kabel-, Ader-, Summen-, Einzel-, SPS-Listen etc. und Übersichten im modernen XML-Format |
✔ Schnelle Auswertung per Klick; individuelle Anpassung der Formulare; immer auf dem aktuellen Stand |
|
Potenzialverwaltung |
Anlagenübergreifend, verkettet oder sternförmig |
✔ Übersichtlichkeit, Verdrahtungsunterstützung |
|
Module |
Leichtes Anlegen von verdrahteten Schaltgerätekombinationen und Standardschaltungen |
✔ Schnelle Zusammenstellung der Dokumentation |
|
Hocheffiziente Kopierfunktionen |
Durch vielfache Kopiermöglichkeiten können gezielte Elemente oder Ausschnitte logisch kopiert werden. |
✔ Durch modulares Kopieren schneller zum Ziel |
|
Eigene Fremdsprachendatenbank |
Sämtliche Texte können per Klick in allen Sprachen angezeigt werden (Unicode fähig), Pflege von Standardtexten. |
✔ Weltweiter Einsatz möglich, Textpflege, Ein- und Auslesen von Texten z. B. eines Übersetzungsbüros |
|
Erstellung von Maßbildern |
Automatische Erstellung der Gerätemaßbilder durch die Einträge der Maße in der Datenbank, 3D-Funktionalität |
✔ Zeitersparnis |
|
Abbuchbare Klemmenanschlüsse |
Klemmenanschlüsse können dezentral abgebucht und abgesetzt werden. |
✔ Übersichtlichkeit in der Projektierung |
|
Grafik-Schnittstellen |
DXF, DWG, VNS, PDF, BMP, JPG, TIF |
✔ Durchgängigkeit mit anderen Grafikprogrammen |
|
Einlesen und Ausgeben von DXF-, DWG-Dateien |
Einlesen und Ausgabe von umfangreichen DXFZeichnungen (z. B. Grundrisse) und ganze Schaltpläne |
✔ Planungen können in den Grundriss mit eingearbeitet werden; Möglichkeit des Einlesens von anderen Schaltplänen |
|
Offene XML-Schnittstellen |
Scriptingfunktion und Anbindung an AutomationML |
✔ Transparenz; eigene Scripte können mit eingebunden werden |
|
Schnittstellen zu Bohrautomaten und Robotern |
Grafikmerkmale können von CNC-Maschinen und den Bohrautomaten der Firmen Kiesling und Steinhauer direkt eingelesen werden; automatische Bestückung von z. B. Montageplatten |
✔ Durchgängigkeit in der Arbeitskette, Fertigungsprozessoptimierung |
|
Verdrahtungsausgabe |
Kabel-Konfektionierung über die Schnittstelle CadCabel und Verdrahtungsmaschinen |
✔ Arbeitserleichterung Fertigungsprozessoptimierung |
|
Beschriftung / Etikettendruck |
Datenübergabe an Geräte-/Klemmenbeschriftungssoftware diverser Hersteller |
✔ Nutzen in der Fertigung |
|
Verwaltung von SPS-Texten |
Von allen Herstellern durch direkte Im- und Exportfunktionen der Zuordnungslisten |
✔ Arbeitserleichterung durch Vermeidung von Doppeleinträgen |
|
Materialdatenbank beschreiben |
Ständig aktualisierte Hersteller-Datenbanken und neutrale Materialdaten |
✔ Listenausgabe mit aktuellen Produkten und Daten |
Weitere Funktionen: QR-Code, AutoRouting, Temperaturberechnung, Kalkulation sowie Such- und Verwaltungsoptionen
Verkürzen Sie Ihren Engineering-Prozess spürbar dank automatisierter Funktionsabläufe.
Der Schlüssel hierfür: Standardisierte Materialdaten, die z.B. mit ECLASS ADVANCED klassifiziert wurden. So generieren Anwender der CAE-Lösung ProPlan, Symbole schnell und einfach.
Zusätzlich steht Ihnen eine Vielzahl von Symboltabletts zur Verfügung.
Mit der Auto-Routingfunktion bietet ProPlan Ihnen die neue Generation des Engineerings. Das vollautomatische 3D-Verdrahtungsrouting, unter Berücksichtigung von Schranktüren und anderen Tiefenmaßen, ermittelt über die x-, y- und z-Koordinaten jegliche Verdrahtung. Zudem wird bei der Optimierung Ihrer Drahtlängen berücksichtigt, ob Kabelkanäle genutzt werden sollen oder nicht.
Anwender profitieren von einer einfachen und dynamischen Generierung von Dokumenten wie Stücklisten, SPS-Listen, Querverweislisten, BMKZ-Labeln, lemmenplänen sowie Kabel- und Aderplänen. Nutzen Sie die einfache und dynamische Generierung von Dokumenten wie Stücklisten, Klemmenplänen, Kabel- und Aderplänen.
ProPlan verfügt über eine eigene Fremdsprachendatenbank. Übersetzungsfunktionen können hierbei gezielt zu und abgeschaltet werden. Sämtliche Sprachen, auch die mit kyrillischen Buchstaben, können hierüber abgedeckt werden. Die Datenbank kann Dateien ausgeben und nach Bearbeitung, z.B. durch ein Übersetzungsbüro, wieder einlesen.
Die Projektverwaltung ermöglicht eine Strukturierung der Projekte in beliebiger Ebenentiefe und Funktion nach DIN EN81346-1. Diese lückenlose Übersicht der Projekthierarchie in einer Baumstruktur mit direkter Verlinkung zu den relevanten Planarten beschleunigt den Planungsprozess. Für Kraftwerksbau und Offshoreanlagen planen Sie Ihre Dokumentation ohne Probleme nach RDS-PP.
Herzstück von ProPlan ist der sogenannte Projekt Explorer. Von hier aus verwalten Sie Ihr gesamtes Material und alle weiteren Informationen, die für die Projektierung notwendig sind. Umfangreiche Massenpfl ege- und Kopieroptionen unterstützen Sie beim schnellen Projektieren Ihrer Anlage. So legen Sie z. B. innerhalb weniger Sekunden mehrere Hundert Kabel, Schalter, Schütze etc. an und können sofort mit der Projektierung beginnen. Sollten die BMKZ oder Kabelnummern bereits vom Kunden zur Verfügung stehen, so können Sie diese Betriebsmittelkennzeichen über eine der vielen verfügbaren Schnittstellen einlesen.
Beim Thema offene und standardisierte Schnittstellen sind wir seit vielen Jahren treibende Kraft und bieten Ihnen auch über eigenes Scripting eine Vielfalt an Möglichkeiten im Bereich elektrotechnisches Engineering. Ob DXF, DWG, PDF, BMP, JPG, TIF, EXCEL, BMEcat auf der einen oder die Anbindung anderer Systeme über XML / AutomationML auf der anderen Seite: So steht Ihnen bei der Anbindung an Automatisierungsportalen oder an ERP- Lösungen, wie SAP, ProAlpha oder anderen Softwaresystemen nichts mehr im Wege. Vieles lässt sich per Drag-and-Drop erledigen. Standardisierte Schnittstellen ermöglichen die Anbindung an Ihre internen Systeme wie ERP und PIM und realisieren dadurch automatisierte Funktionserweiterungen.
Alle Materialdaten stellen auch die Grundlage für die zum ToolSystem gehörigen Zusatzprogramme TemperatureCalculator, QuotationAssistant und diversen Produktkonfi guratoren dar. Vorkonfigurierte Schnittstellen ermöglichen Ihnen auch hier einen reibungslosen Austausch der Daten untereinander. So können Sie die gesetzlich geforderte Wärmeberechnung Ihrer Schaltanlage bis 1.600 A inklusive Einzelnachweis gleich miterledigen und den Preis Ihrer Projektierung automatisiert berechnen. Zu den bereits genannten Schnittstellen kommt beim QuotationAssistant noch die Möglichkeit hinzu, die Daten in einem GAEB-Format einzulesen und auch wieder auszugeben. Öff entliche Ausschreibungen werden damit zum Kinderspiel.
Sie möchten Drahtkonfektionierungen durchführen, Ihr CAE-System bietet aber kein geeignetes Routingsystem zur Drahtlängenermittlung und kein Übergabeformat für die Konfektionierungsmaschine?
Die Stück- und Verdrahtungsliste aus Ihrem CAE-System werden über eine konfigurierbare Import-Schnittstelle in den Ampere Soft RoutingAssistant eingelesen.
Mit den ECLASS ADVANCED Daten der verwendeten Betriebsmittel generieren Sie im Handumdrehen die Symbole und erstellen einen Aufbauplan.
Auf Knopfdruck können Sie das Routing durchführen, den Drahtverlauf optimieren und fehlende Verbindungen ergänzen (auch ohne Stromlaufplan!). Selbstverständlich können vor dem Routing die Drahtmerkmale ergänzt, bearbeitet und auch automatisch berechnet werden (Drahtfarbe, Drahtquerschnitt etc.), basierend auf den Daten des Schaltplans, der technischen Merkmale von den verwendeten Komponenten und einem konfi gurierbaren Regelwerk.
AmpereSoft RoutingAssistant ist als Aufsatz für Ihre bereits vorhandene AmpereSoft ProPlan-Lizenz oder als "stand alone Lösung" neben Ihrem vorhandenen CAE-System erhältlich.

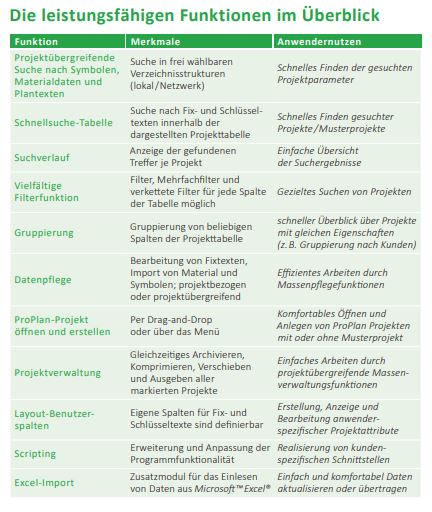

Das projektübergreifende Such- und Pflegetool für Ihre Arbeit mit AmpereSoft ProPlan.
- Suchen Sie schnell und einfach das benötigte AmpereSoft ProPlan-Projekt in Ihren Verzeichnisstrukturen (lokal / Netzwerk) unter Nutzung von Projektattributen (Fixtexten), Schlüsseltexten, Plantexten, Symbolnamen und Materialattributen.
- Pflegen Sie projektspezifisch oder projektübergreifend Projektattribute, Symbole und Material.
- Nutzen Sie die effektive Massenverwaltung sowohl für Material-und Symbolimport, als auch für das Archivieren, Komprimieren und Ausgeben der gewählten ProPlan-Projekte
- Verwenden Sie die unkomplizierte Drag-and-Drop Funktion zur Öffnung oder Neuanlage eines ProPlan-Projektes. Bei Bedarf nutzen Sie für das neue Projekt einfach ein bestehendes Projekt als Muster
Die Light Version hat alle Standard- und Grundfunktionen, die auch in der Professional Version enthalten sind. Sie erhalten mit der Light Version das gleiche Angebot von Datenbanken, Symbolen und Symboltabletts, die auch für eine Professional zur Verfügung steht.
Die Light Version hat folgende Einschränkung gegenüber der Professional Version:
Die Compact Version hat alle Standard- und Grundfunktionen, die auch in der Professional Version enthalten sind. Sie erhalten mit der Compact Version das gleiche Angebot von Datenbanken, Symbolen und Symboltabletts, die auch für eine Professional zur Verfügung stehen.
Die Compact Version hat gegenüber der Professional Version keine Funktionseinschränkung.
Mit der Compact Version können Projekte mit maximal 200 Stromlaufplan Blatt pro Projekt angelegt und gelesen werden.
Mit der Professional Version können Sie uneingeschränkt alle Funktionen nutzen und unbegrenzte Anzahl von Seiten für Ihre Projekte anlegen.
ProPlan ist das praxiserprobte Tool für das professionelle Detail-Engineering. Die Integration in das ToolSystem gestattet die reibungslose Übernahme der Projekte aus der Konfiguration und Kalkulation sowie die Verwendung der Projektdaten zur automatisierten Fertigung. Hierzu zählen z.B. das Autorouting für die Kabelkonfektionierung und die Datenübergabe an Bohrautomaten.
ProPlan kostenlos testen
